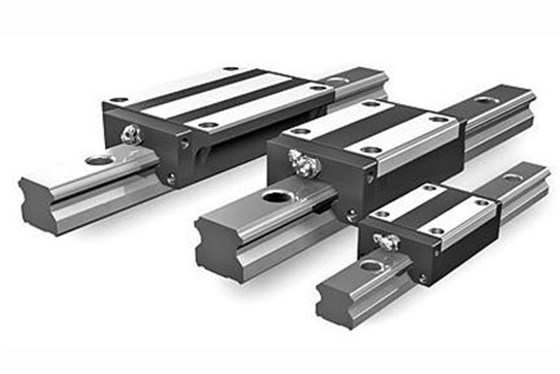

導軌滑塊的原理與結構，解析其在機械領域的重要性

導軌滑塊是一種常見的機械傳動元件，廣泛應用于各個行業的機械設備中。它通過滑動在導軌上進行直線運動，實現對物體的定位和移動。本文將介紹導軌滑塊的工作原理、結構特點以及在機械領域中的重要性。

1. 導軌滑塊的工作原理

   導軌滑塊的工作原理基于滑動摩擦和導軌的設計。通常情況下，導軌滑塊由滑塊本體、滾珠或滾子、定位銷等組成?；瑝K本體通過滾珠或滾子與導軌表面接觸，形成了穩定的接觸點，而定位銷則用于限制滑塊的運動方向。

   當外力作用于導軌滑塊時，滾珠或滾子因?yàn)槠涮厥獾慕Y(jié)構設計能夠在導軌上滾動，而不是直接滑動。這種滾動方式有效地降低了滑動摩擦阻力，使得導軌滑塊在運動過程中更加平穩、高效。

2. 導軌滑塊的結構特點

   1.導軌：導軌是導向滑塊的基礎部件，通常由鋼材制成。它的表面經過精細研磨和硬化處理，以提高耐磨性和表面光潔度。導軌具有一定的幾何形狀，如直線、圓弧等，以滿足不同應用領域?qū)?dǎo)軌形狀的需求。

   2.滑塊：滑塊是導軌滑塊的核心部件，承載著工作時產生的載荷?；瑝K通常采用鋁合金或工程塑料制成，具有較高的強度和剛性。滑塊內部設計有導向槽或滾珠座，用于安裝滾珠或滾子，并保持其相對穩定的位置。

   3.滾珠或滾子：滾珠或滾子是導軌滑塊中的滑動元件，起到減小摩擦、提高導軌滑動性能的作用。通常采用優質鋼材制造，經過熱處理和精密加工，確保其表面光潔度和尺寸精度。

   三、導軌滑塊在機械領域中的重要性

   導軌滑塊是現代機械設備中不可或缺的關鍵元件，具有以下重要作用：

   1.提供精確定位：導軌滑塊能夠通過滾動摩擦，在導軌上實現精確的直線運動。它能夠提供高精度的定位，使得機械設備能夠準確地完成各種操作，保證產品質量和工藝精度。

   支

   2.持重載工作：導軌滑塊具有較高的承載能力和剛性，能夠承受大的載荷和沖擊力。這使得它在一些需要承受重載工作的應用中，如機床、自動化生產線等，發揮著重要作用。

   3.提高工作效率：導軌滑塊的設計使得其滑動阻力降低，摩擦損耗減小。這樣可以提高機械設備的運行效率，減少能源消耗，提高生產效率。

   4.增強穩定性與耐久性：導軌滑塊采用優質材料和精密加工制造，具有較高的硬度和耐磨性。它能夠在惡劣的工作條件下保持穩定運行，并具有較長的使用壽命。

   綜上所述，導軌滑塊作為一種關鍵的機械傳動元件，在機械領域中具有重要的應用價值。其工作原理和結構特點使得它能夠提供精確的定位、支持重載工作，提高工作效率，增強穩定性與耐久性。隨著科技的不斷發展，導軌滑塊的設計和制造技術也在不斷創新和改進，為機械設備的發展帶來更多的可能性和機遇。
