滾珠絲桿又稱滾珠絲杠、滾珠螺桿、螺桿、絲桿等等，對于很多整機的設備來說，有時候需要重新更換買新的絲桿，但都苦于沒有型號，只有實物，那我們來教大家怎么測量絲桿實物。

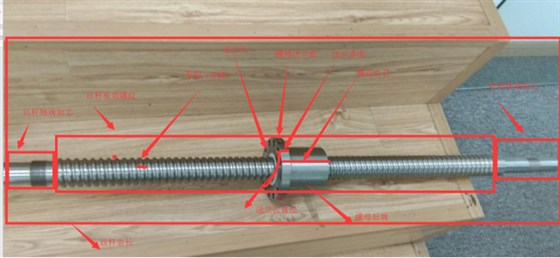

對于這個實物滾珠絲桿，咱們需要測量絲桿的外徑、導程（牙距）、總長、有效螺紋長度、兩邊軸端加工的每個臺階的外徑長度加工都需要。然后滾珠絲桿的螺母帶法蘭的話法蘭盤的外徑、厚度、法蘭安裝孔直徑（PCD）、法蘭的孔切的話直徑、法蘭上安裝孔的外徑、油嘴位置；法蘭后面的螺母外徑、螺母總長，這些尺寸都需要測量。類似下面的樣子。每個地方都需要測量清楚定貨的時候。精度實物判斷方法其他文章也有介紹過。

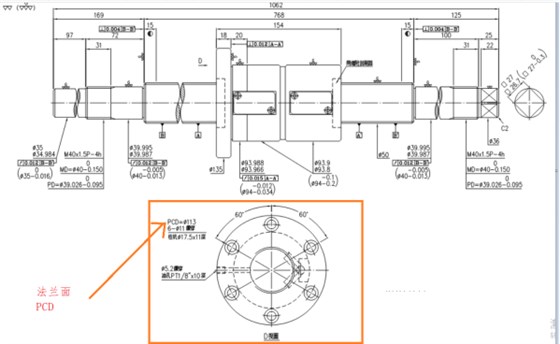

上圖的型號：R50-10C1-FDWE-768-1062-0.018.

后面如果有滾珠絲桿實物的話就可以自己測量了，測量好了參照下面放的標準圖畫個草圖過來，這樣就方便找類似的標準螺母了，然后再根據其他尺寸確定規格和型號報價和定貨了.
