了解直線導軌的基本原理及其在機械設備中的應用

直線導軌是一種用于機械系統的線性運動裝置，它能夠提供高精度、低摩擦的直線運動。在許多機械設備中，直線導軌被廣泛應用于各種需要精確定位和平穩運動的場景，例如數控機床、印刷機、機器人和自動化生產線等。本文將詳細介紹直線導軌的基本原理以及其在機械設備中的應用。

1. 直線導軌的基本原理

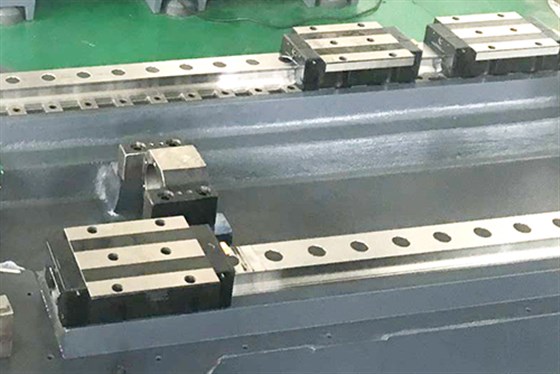

   直線導軌由兩個基本部分組成：導軌和滑塊。導軌通常由高硬度和高耐磨的材料制成，如鋼材或鋁合金?；瑝K則固定在導軌上，通過滑塊與導軌之間的滾動或滑動來實現直線運動。

   1.滾動導軌原理：

   滾動導軌采用滾珠或滾子進行滾動，以減小摩擦力和增加導軌剛性。在導軌的內側和外側，有一系列排列均勻的滾珠或滾子。當滑塊受到外力作用時，滾珠或滾子會在導軌上滾動，從而帶動滑塊進行直線運動。

1. 滑動導軌原理：

   滑動導軌采用滑動副來實現直線運動，需要在導軌和滑塊之間涂覆一層低摩擦材料，如涂黏滑油或使用低摩擦聚合物材料?；瑒訉к壘哂辛己玫钠椒€(wěn)性和減震性能。

1. 直線導軌在機械設備中的應用

   直線導軌以其高精度、低摩擦和穩定性能，在機械設備中得到廣泛應用。下面介紹幾個常見的應用場景。

   1.數控機床：

   在數控機床中，直線導軌被用于提供工作臺和刀架之間的直線運動。它能夠?qū)崿F(xiàn)高速、高精度的切削加工，提高生產效率和加工質量。

   2.印刷機：

   印刷機需要在紙張上進行直線運動，以實現準確的印刷位置。直線導軌能夠提供穩定的平移運動，確保印刷質量和位置精度。

   3.機器人：

   機器人需要在工作空間內進行直線移動和定位。直線導軌的高剛性和低摩擦能夠滿足機器人在復雜環境中的精確定位要求，實現高效的自動化操作。

   4.自動化生產線：

   在自動化生產線中，直線導軌被廣泛應用于輸送帶、物料處理裝置和裝配線等設備上。它們能夠?qū)崿F(xiàn)物料的快速、穩定和精確的直線運動，提高生產效率和質量。

   直線導軌作為一種重要的機械裝置，在現代工業中扮演著重要角色。它能夠提供高精度、低摩擦的直線運動，滿足各種機械設備對定位精度和平穩運動的要求。通過合理選擇和安裝直線導軌，可以大大提高機械設備的性能和生產效率，推動工業自動化發展。隨著技術的不斷進步和應用領域的拓展，直線導軌將繼續發揮更重要的作用，為各行各業的機械設備帶來更多創新和發展機會。
