在精密制造業和工程測量領域，三坐標測量機（Coordinate Measuring Machine, CMM）作為高精度幾何尺寸測量工具，其性能的穩定性和測量結果的準確性至關重要。然而，外界環境的振動是影響測量精度的一大因素。為了解決這一難題，氣浮式隔振器作為一種高效的減振技術，被廣泛應用于三坐標測量機中。本文將深入探討氣浮式隔振器的原理及其在三坐標測量機中的功能與應用價值。

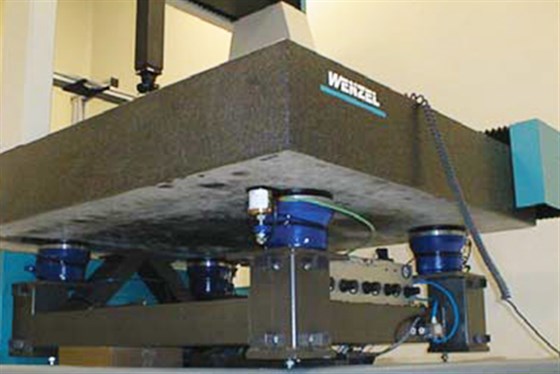

氣浮式隔振器的工作原理

氣浮式隔振器基于氣體動力學原理，通過氣體壓力的精確調控實現設備的懸浮和隔振效果。其基本構成包括氣體供應系統、氣室、密封圈、節流閥以及承載平臺等部件。工作原理如下：

氣體供給與調節：系統通過壓縮空氣或其他惰性氣體作為工作介質，氣體經過凈化、調壓后，進入氣室。節流閥控制氣體進出的速度，以維持穩定的氣室壓力。

懸浮效應：當氣室充入氣體并達到一定壓力后，氣體向上產生的浮力足以支撐起測量機平臺，使之與地面或其他支撐面形成微小間隙。這一間隙內形成的氣體層如同一個“氣墊”，使平臺處于準無摩擦的懸浮狀態。

動態響應與隔振：當外界有振動波傳遞時，氣浮式隔振器內部的氣體由于其低密度和高壓縮性，能迅速響應并吸收這些振動能量。氣體的壓縮和膨脹過程中消耗了振動能量，減少了傳遞至測量平臺的振動幅度，從而有效隔絕外部振動干擾。

自動調節與穩定性：氣浮式隔振器還配備有自動調節機制，能根據負載變化和環境振動情況，通過反饋控制系統動態調整氣體壓力，確保平臺始終保持穩定的懸浮狀態，進一步提升隔振效果。

功能與優勢

優異的減振效果：氣浮式隔振器能顯著減少從地面或其他來源傳來的振動信號，即便是低頻振動也能得到有效抑制，確保測量機在穩定的環境中工作，提高測量精度。

穩定性與精確性：通過提供一個幾乎不受外界振動影響的工作平臺，氣浮式隔振器確保了測量過程中的一致性和重復性，提升了測量結果的可靠性和精確度，這對于高精度制造和質量控制至關重要。

廣泛適用性：由于其結構簡單、安裝方便、負載能力強和耐用可靠的特性，氣浮式隔振器不僅適用于三坐標測量機，還廣泛應用于其他對振動敏感的精密設備，如光學儀器、半導體加工設備等。

提升工作環境適應性：在工廠環境中，各類機械設備的運行常產生不同程度的振動，氣浮式隔振器使得三坐標測量機能在較為惡劣的振動環境中依然保持高性能運作，擴大了其應用范圍。

降低維護成本：相較于傳統機械隔振系統，氣浮式隔振器的維護簡便，故障率低，長期運行成本較低，且無需頻繁調整，提高了設備的整體經濟性。

結論

氣浮式隔振器作為三坐標測量機中的一項關鍵技術，通過其獨特的氣體懸浮原理，有效解決了外部振動對精密測量的干擾問題，為高精度制造和檢測提供了穩定的支撐平臺。隨著材料科學、控制技術和傳感器技術的不斷進步，氣浮式隔振器的性能將持續優化，為精密工程領域帶來更多可能性。對于追求極致測量精度和生產質量的企業而言，采用氣浮式隔振器的三坐標測量機無疑是一項值得投資的高科技裝備。
