重負荷直線導軌的結構和工作原理解析

重負荷直線導軌作為現代工業中重要的傳動元件之一，廣泛應用于機床、自動化設備、數控系統等領域。它承載著機械設備的移動和定位功能，對其結構和工作原理的理解至關重要。

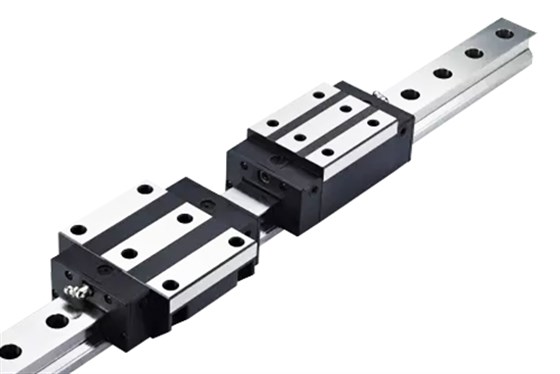

一、結構分析

導軌本體：通常由優質鋼材制成，在其表面通過精密的磨削加工形成滑動表面。

導向滑塊：安裝在導軌上，與導軌形成滑動副?；瑝K內部配有滾珠或滾子，用于承載和傳遞載荷。

密封裝置：用于防止進入導軌內部的灰塵、潤滑脂等雜質，保護滑塊和導軌的表面免受污染。

潤滑系統：為了減小摩擦阻力和磨損，導軌通常需要配備潤滑系統，確?；瑝K在導軌上平穩運動。

二、工作原理

重負荷直線導軌的工作原理主要包括導軌支撐和導向滑塊的滾動。具體可分為以下幾個方面：

載荷承載：當機械設備施加載荷到導向滑塊上時，在導軌和導向滑塊之間形成了一個穩定的滑動副，導向滑塊內的滾珠或滾子承載著這一載荷。

運動軌跡：導向滑塊在導軌表面的滑動運動被限制在一個確定的軌跡上，這確保了機械設備在運動過程中的穩定性和精度。

摩擦減?。和ㄟ^潤滑系統對導軌和導向滑塊進行適當?shù)臐櫥軌蛴行Ы档突瑒幽Σ?，減小能量損耗和磨損，提高機械設備的工作效率和壽命。

位置定位：通過控制導向滑塊在導軌上的位置，可以實現機械設備的精確定位和運動控制，滿足不同工藝要求。

三、工作特點

高精度：導軌的精密加工和優質材料保證了其高精度的運動特性，能夠滿足對機械設備運動精度的要求。

高剛性：導軌的結構設計和材料選擇使其具有較高的剛性，能夠承受來自機械設備的重負荷，并保持穩定的運動特性。

低摩擦：合理的潤滑系統和表面處理工藝降低了導軌和導向滑塊之間的摩擦，減小了能量損耗和磨損。

長壽命：優質的材料和精密的加工工藝保證了導軌的長期穩定運行，延長了機械設備的使用壽命。

四 、應用領域

重負荷直線導軌廣泛應用于以下領域：

數控機床：用于X、Y、Z三軸的定位和運動。

自動化設備：用于輸送、裝配線、搬運機器人等自動化設備的運動控制。

精密測量設備：如光學、激光設備中的運動平臺和導向裝置。

五、未來發展趨勢

智能化：引入傳感器和控制系統，實現對導軌運動狀態的實時監測和控制，提高設備運動的精度和穩定性。

綠色環保：開發更環保、低摩擦、高耐磨的材料和潤滑技術，減少能源消耗和對環境的影響。

定制化：根據不同行業和應用領域?qū)к壍奶厥庖螅瑢崿F(xiàn)導軌的個性化定制設計和制造。

結論

重負荷直線導軌作為現代工業中的重要傳動元件，其結構和工作原理對于機械設備的性能和精度具有重要影響。隨著智能化、綠色環保和定制化的發展趨勢，重負荷直線導軌將在未來發展中迎來更廣闊的應用前景。不斷提升其精度、穩定性和環保性能，將為現代制造業的發展帶來新的動力和可能性。
