輪廓儀作為一種精密測量設備，其測量精度極易受到外界振動的影響，因此安裝減震器成為保障測量準確性的關鍵步驟之一。減震器的合理選擇與安裝不僅能夠有效隔絕低頻振動，還能提高測量穩定性，延長設備使用壽命。本文將深入探討輪廓儀減震器的安裝流程、注意事項以及常見類型的安裝技巧，以期為用戶提供一套專業且實用的安裝指南。

1. 減震器的選擇

在安裝之前，首先需根據輪廓儀的重量、尺寸、工作頻率范圍以及使用環境選擇合適的減震器類型。常見的輪廓儀減震器包括空氣彈簧減震器、橡膠隔振墊、氣墊式減震器等。例如，空氣彈簧減震器適用于要求極低振動傳遞率的精密測量環境，而橡膠隔振墊則適用于中等負荷條件下的通用減振。

2. 安裝前的準備

檢查設備：確保輪廓儀主體無損傷，各接口干凈無異物。

工具準備：安裝工具包括但不限于打氣工具（如氣泵）、活動扳手、量尺、水平儀等。

環境準備：選擇平坦、穩固的安裝地面，避免振動源，如大型機械或頻繁走動的人流區域。

3. 安裝步驟

a. 確定安裝位置

使用水平儀測量確定輪廓儀的安裝位置，確保安裝面水平，避免因地面不平引起的偏斜。

b. 安裝減震器

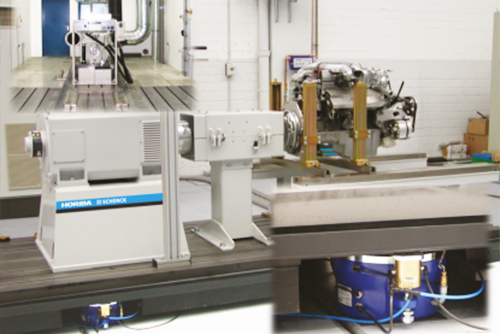

空氣彈簧減震器安裝：

將減震器放置于預設位置，通過螺栓與地面或支撐架固定，確保連接緊固。

連接氣管，使用打氣工具充氣至規定壓力，通常根據制造商提供的壓力范圍調整，如WAP51高度為105mm，WAP61高度為120mm。

測量并調整每個減震器高度，確保設備水平且各減震器受力均勻。

橡膠隔振墊安裝：

直接放置于輪廓儀底部與地面之間，確保橡膠墊位置正確且完全接觸。

根據需要調整設備位置，利用水平儀校正設備水平。

c. 固定與調平

使用螺栓將輪廓儀固定在減震器上或直接固定于橡膠墊上，確保設備牢固且不會滑動。

再次使用水平儀檢查設備，必要時調整減震器高度或使用墊片進行微調。

d. 最終檢查與測試

確認所有連接緊固無松動，氣壓穩定，設備無異常。

開啟輪廓儀進行初步測試，檢查是否有異常振動或噪聲，必要時微調減震器設置。

4. 注意事項

在安裝過程中，盡量避免在惡劣天氣條件下操作，以防濕氣或塵埃影響設備性能。

定期檢查減震器的氣壓，根據使用頻率和環境溫度變化進行適時調整。

對于氣浮式減震器，注意氣源的清潔與干燥，防止氣路堵塞或內部部件腐蝕。

安裝完成后，記錄減震器的初始設置參數，便于日后維護與調整。

5. 結論

輪廓儀減震器的正確安裝是確保測量精度與設備穩定性的基礎。遵循上述步驟與注意事項，不僅能提升測量結果的可靠性，還能延長設備的使用壽命。鑒于不同類型的減震器有著各自的特點與安裝要求，選擇與設備匹配的減震器并掌握其安裝技巧，是實現高效、精準測量的關鍵。在實際操作中，結合設備使用手冊與專業技術人員的指導，將更加確保安裝的成功與安全性。
