1, 常用結構

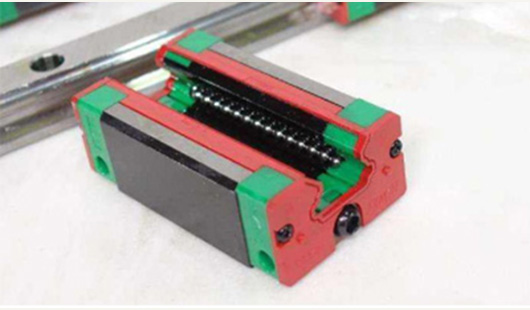

滾動直線導軌副是由導軌、滑塊、鋼球、返向器、保持架、密封端蓋及擋板等組成。當導軌與滑塊作相對運動時，鋼球就沿著導軌上的經過淬硬和精密磨削加工而成的四條滾道滾動，在滑塊端部鋼球又通過返向裝置（返向器）進入返向孔后再進入滾道，鋼球就這樣周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋，可有效地防止灰塵、屑末進入滑塊內部。
2、 主要性能指標
通常，直線導軌副的選用必須根據使用條件、負載能力和預期壽命選用。但由于直線導軌的壽命分散性較大，為了便于選用直線導軌副，必須先清楚以下幾個重要概念。
額定壽命：所謂額定壽命是指一批相同的產品，在相同的條件及額定負荷下，有 90%未曾發生表面剝離現象而達到的運行距離。 直線導軌副使用鋼珠作為滾動體的額定壽命， 在基本動額定負荷下為 50km。
基本動額定負荷（ C）: 所謂基本動額定負荷是指一批相同規格的直線導軌副，在負荷方向和大小均等的狀態下，經過運行 50km 后， 90%的直線導軌其滾道表面不產生疲勞損壞（剝離或點蝕）時的最高負荷?；眷o額定負荷，所謂基本靜額定負荷是指在負荷方向和大小均等的狀態下， 在受到最大應力的接觸面處， 鋼珠與滾道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜負荷。由于在機械加工方面的精度要求愈來愈高，使得對加工機械上的重要零組件直線導軌的精度等級劃分也越來越細。
精度等級：導軌精度等級分為（行走平行度,以下以導軌100mm長為例）普通級（無標注/C）5μm高級（H）3μm精密級（P）2μm超精密級（SP）1.5μm超超精密級（UP）1μm目前來說,優質的制卡設備以及鋰電池制造設備,均用P級以上導軌。
滾動直線導軌副是由導軌、滑塊、鋼球、返向器、保持架、密封端蓋及擋板等組成。當導軌與滑塊作相對運動時，鋼球就沿著導軌上的經過淬硬和精密磨削加工而成的四條滾道滾動，在滑塊端部鋼球又通過返向裝置（返向器）進入返向孔后再進入滾道，鋼球就這樣周而復始地進行滾動運動。返向器兩端裝有防塵密封端蓋，可有效地防止灰塵、屑末進入滑塊內部。
2、 主要性能指標
通常，直線導軌副的選用必須根據使用條件、負載能力和預期壽命選用。但由于直線導軌的壽命分散性較大，為了便于選用直線導軌副，必須先清楚以下幾個重要概念。
額定壽命：所謂額定壽命是指一批相同的產品，在相同的條件及額定負荷下，有 90%未曾發生表面剝離現象而達到的運行距離。 直線導軌副使用鋼珠作為滾動體的額定壽命， 在基本動額定負荷下為 50km。
基本動額定負荷（ C）: 所謂基本動額定負荷是指一批相同規格的直線導軌副，在負荷方向和大小均等的狀態下，經過運行 50km 后， 90%的直線導軌其滾道表面不產生疲勞損壞（剝離或點蝕）時的最高負荷?；眷o額定負荷，所謂基本靜額定負荷是指在負荷方向和大小均等的狀態下， 在受到最大應力的接觸面處， 鋼珠與滾道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜負荷。由于在機械加工方面的精度要求愈來愈高，使得對加工機械上的重要零組件直線導軌的精度等級劃分也越來越細。
精度等級：導軌精度等級分為（行走平行度,以下以導軌100mm長為例）普通級（無標注/C）5μm高級（H）3μm精密級（P）2μm超精密級（SP）1.5μm超超精密級（UP）1μm目前來說,優質的制卡設備以及鋰電池制造設備,均用P級以上導軌。
